PRODUCT PROFILE
GT-Sealer 501HT
有机无机复配型水性封闭剂。技术说明书标注：250℃ 烘烤不变色、除氢后仍保持耐蚀性——耐高温是它最大的优势，对应「除氢与封闭一次完成」的工艺路线。
250℃烘烤不变色
100–400ml/L 开缸浓度
0.13–0.18摩擦系数
本站为技术内容平台，不销售产品、不报价；样品与技术文件由原厂或授权渠道对接。
有机无机复配型水性封闭剂。技术说明书标注：250℃ 烘烤不变色、除氢后仍保持耐蚀性——耐高温是它最大的优势，对应「除氢与封闭一次完成」的工艺路线。
本站为技术内容平台，不销售产品、不报价；样品与技术文件由原厂或授权渠道对接。
高强度紧固件电镀后必须除氢（190–220℃、数小时至二十几小时），而多数封闭层扛不住这个温度。501HT 的技术说明书标注：250℃ 烘烤不变色，除氢后仍保持耐蚀性——耐高温是它最大的优势，对应「除氢与封闭一次完成」这条工艺路线。
耐高温之外，它的特点是均衡、没有明显短板：盐雾表现好、摩擦系数稳定（0.13–0.18）、封盖能力较好、膜层硬度高耐磨。配合 开缸浓度 100–400 ml/L（对比常见的 750–1000 ml/L 体系）与 pH 7.5–10 正常免调、只补加原液、无需加热与连续搅拌，综合使用成本低。现场表现因镀层、钝化体系与工件几何而异，请以你的工件小批量实测为准。
| 产品参数（TDS 原文） | |
|---|---|
| 产品名称 | GT-Sealer 501HT 高性能水性封闭剂 |
| 类型 | 有机无机复配型水性封闭剂 |
| 适用镀层 | 锌／锌镍／锌铁／锌钴／锌合金／铝合金（三价铬钝化后） |
| 耐温 | 250℃ 烘烤不变色，除氢后仍保持耐蚀性 |
| 开缸浓度 | 100–400 ml/L |
| 操作温度 | 常温–40℃ |
| pH 范围 | 7.5–10（正常免调，补加原液） |
| 摩擦系数 | 0.13–0.18 |
| 外观 | 蓝白/五彩钝化后均可获得银白外观 |
| 环节 | 要点 |
|---|---|
| 开缸 | 按目标浓度配槽（100–400 ml/L 区间）。建议从中低浓度起做梯度试验，找到满足验收标准的最低有效浓度——浓度越高膜越厚，内应力也越大。 |
| 日常维护 | pH 落在 7.5–10 区间内正常免调，液位下降补加原液即可。不需要连续低剪切搅拌，也不需要 80–150μm 级精密过滤。 |
| 温度 | 常温至 40℃ 使用，不需要加热——这一条对小电镀厂意味着省掉一笔常年电费与一套温控。 |
| 沥液 | 死角、牙底、叠压面是漏涂高发区。改善装挂与沥液时间，比提高浓度更有效。 |
| 烘干 | 按 TDS 规定的成膜条件烘干，不要与前道除氢混为一谈。 |
| 问题 | 回答 |
|---|---|
| 501HT 能不能代替现在用的封闭剂直接换槽？ | 不能直接倒换。换体系前应清槽或做过渡处理，并用你的工件做小批量验证（尤其是盐雾与外观）。具体换槽步骤请向供方索取作业指导。 |
| 耐温 250℃ 是不是意味着一定能过 96 小时盐雾？ | 不是。耐温与耐蚀是两个指标。250℃ 指的是烘烤条件下的膜层表现，盐雾小时数还取决于镀层厚度、钝化体系、膜重与试验标准，需要实测。 |
| 开缸浓度 100–400 ml/L，具体取哪个值？ | 按基材、镀种与盐雾要求确定，浓度越高膜越厚但内应力也越大。建议从中低区间起做梯度试验，找到满足验收标准的最低有效浓度。 |
| 工作液需要加热和搅拌吗？ | 技术说明书标注常温至 40℃ 使用，pH 7.5–10 区间内正常免调，只需补加原液——不需要连续搅拌与精密过滤。 |
| 能不能用在锌镍镀层上？ | 可以。适用镀层包含锌镍、锌铁、锌钴、锌合金及铝合金（三价铬钝化后）。锌镍件常用于汽车，建议按主机厂企标做验证。 |
| 有没有检测报告和 SDS？ | 有产品技术说明书与应用资料，可提供。本站不销售产品，样品与正式技术文件请通过技术咨询表单索取，由原厂或授权渠道对接。 |

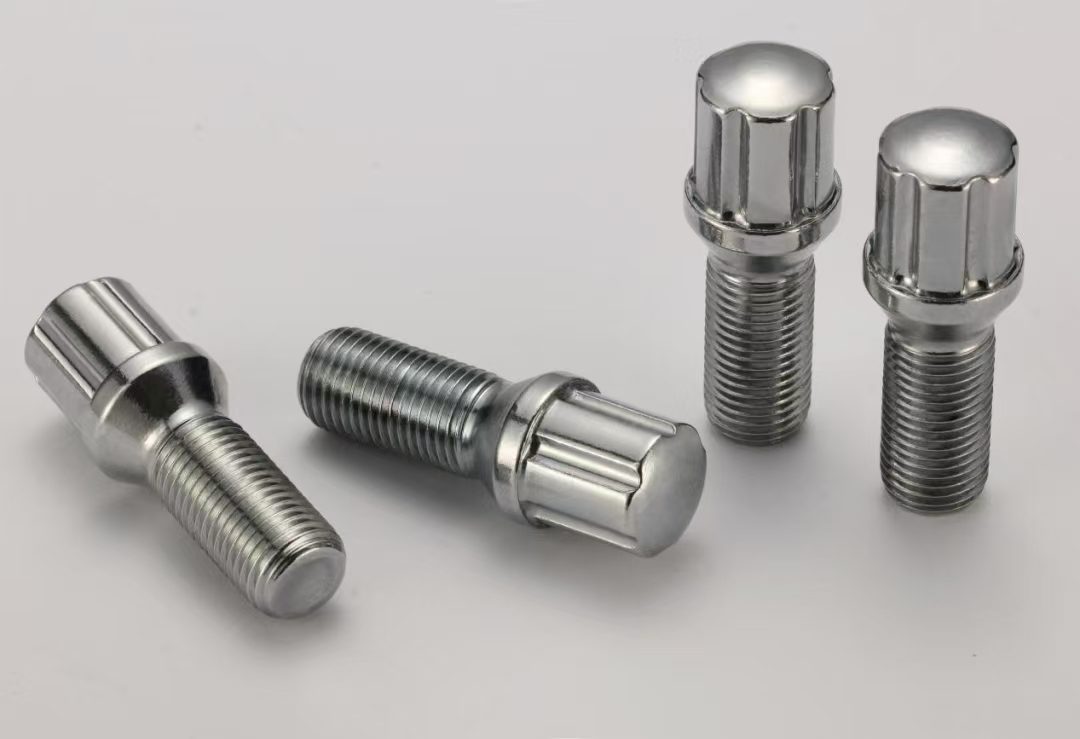

同一款封闭剂在不同钝化体系上呈现的外观不同。下列为常见外观目标与对应的工艺组合，供与客户确认外观标准时参考。
以上均为外观示意，非实测报告；实际外观受基材、镀层厚度、钝化体系与烘干条件影响。
本站不销售产品、不报价。填表说明工况后，我们会把需求转给原厂技术渠道对接。
